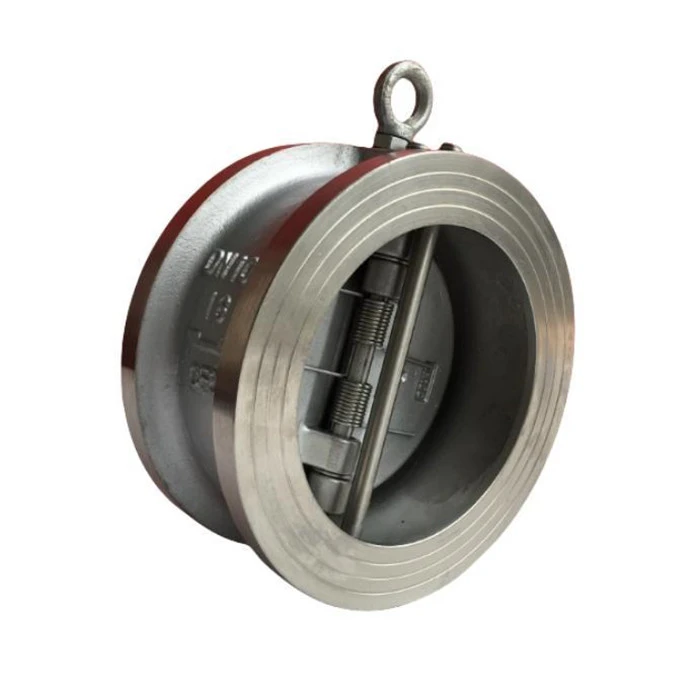

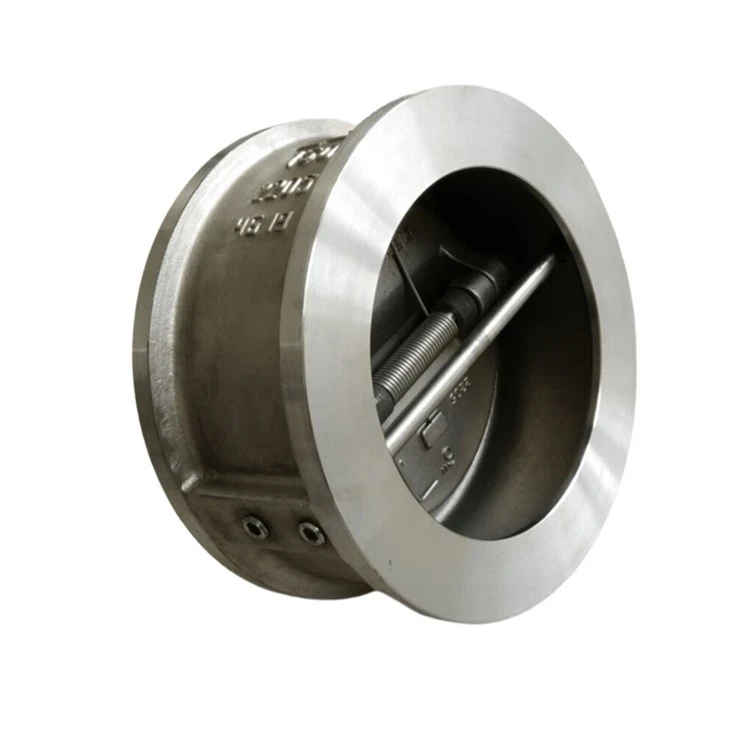

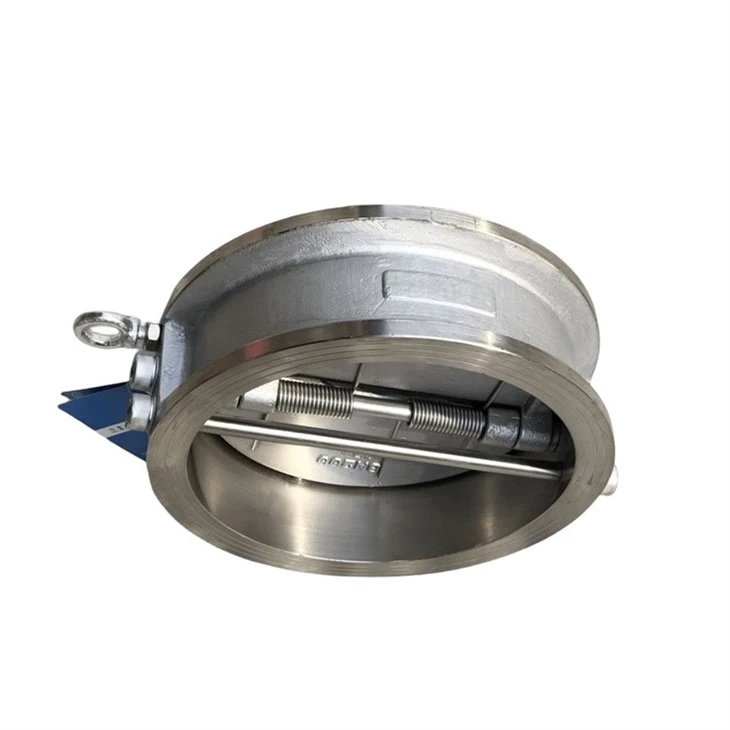

Paslanmaz Çelik Kelebek Çek Valf

Ürün adı: Paslanmaz çelik kelebek çek valf
Modeli: DH77X-10/16P
Boyutlar: DN40-DN1000
Bağlantı Yöntemi: Gofret
Çalışma Basıncı: PN16,PN10,150LB,5K,10K
Sıcaklık Aralığı: -10 derece -100 derece
Kaplama: ANSI/AWWA C550'ye uygun Fusion Bonded Epoksi Kaplama





Paslanmaz çelik kelebek çek valf aynı zamanda bir salınım hareketli çek valftir, ancak bir yayın etkisi altında kapanan çift diskli bir valftir. Aşağıdan yukarıya doğru sıvı, valf diskini açık iter. Valf basit bir yapıya sahiptir ve iki flanş arasına sıkıştırılmıştır, genel boyutu küçüktür ve hafiftir.

Paslanmaz çelik kelebek çek valf, valf açıklığı boyunca bir kaburga mili üzerine yerleştirilmiş iki adet yay yüklü D-şeklinde diske sahiptir. Bu yapı, valf diskinin ağırlık merkezinin hareket ettiği mesafeyi kısaltır. Aynı boyuttaki tek diskli swing çek valflerle karşılaştırıldığında bu yapı aynı zamanda valf diskinin ağırlığını da %50 oranında azaltır. Yay yükünün kullanılması nedeniyle bu valf geri akışa çok hızlı tepki verir.









1. Paslanmaz çelik kelebek çekvalflerin çift diskli hafif yapısı, yuva sızdırmazlığını ve çalışmasını daha etkili hale getirir.
2. Paslanmaz çelik kelebek çekvalflerin uzun kollu yay fonksiyonu, valf diskinin sürtünme olmadan açılıp kapanmasını sağlar ve yay bağımsız olarak valf diskini (DN150 ve üzeri) kapatma görevi görür.
3. Paslanmaz çelik kelebek çek valfin menteşe destek manşonu sürtünmeyi azaltır ve bağımsız bir valf diski (daha büyük çap) tarafından durdurulduğunda su darbesi olayını en aza indirir.
4. Paslanmaz çelik kelebek çekvalfler, klasik swing çekvalflere göre daha sağlam, daha hafif, daha küçük, daha etkili ve daha ucuz bir yapıya sahiptir. Bu valf, API 594 standartlarını karşılar. Çoğu boyut için, bu valfin yapısal uzunluğu, geleneksel bir valfin yalnızca 1/4'ü kadardır ve ağırlığı, geleneksel bir valfin ağırlığının %15 ila %20'si kadardır. Bu nedenle salınımlı çek valften de daha ucuzdur. Kurulumu da daha kolaydır.
5. Paslanmaz çelik kelebek çek valf ayrıca özel yapısal özelliklere sahiptir ve bu da onu yüksek performanslı, darbesiz bir çek valf haline getirir. Bu özellikler arasında temizleme gerektirmeden açılma, çoğu valf boyutunun bağımsız yay yapılarıyla donatılmış olması ve bağımsız bir disk destek sistemi yer alır. Bu özelliklerin bir kısmı çek valflerde bulunmamaktadır. Çift diskli kelebek çek valf, yükseltilmiş kulak tipi, çift flanşlı uzatılmış valf gövdesi olarak da tasarlanabilir.
