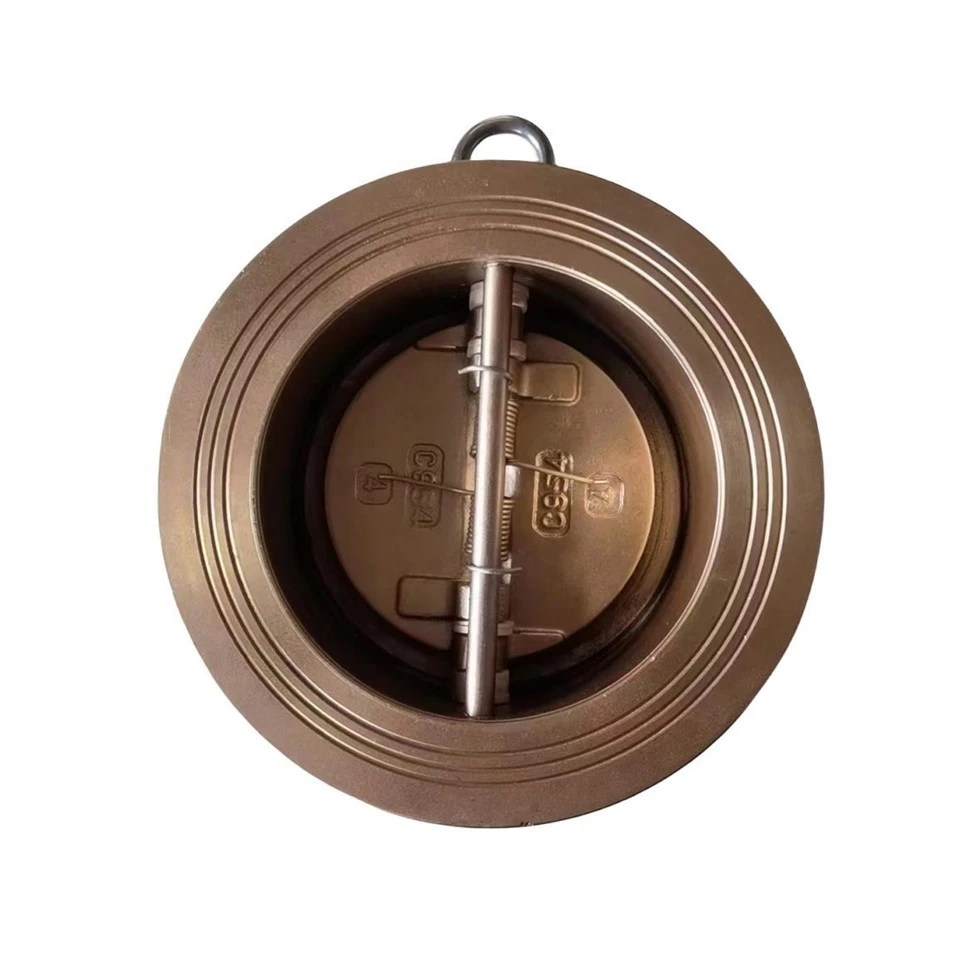

Çift Kapaklı Çek Valf

Ürün adı: Çift kapaklı çek valf
Modeli: DH77X-10/16T
Boyutlar: DN40-DN1000
Bağlantı Yöntemi: Gofret
Çalışma Basıncı: PN16,PN10,150LB,5K,10K
Sıcaklık Aralığı: -10 derece -100 derece
Kaplama: ANSI/AWWA C550'ye uygun Fusion Bonded Epoksi Kaplama





Kelebek çek valflerin yapı şeması oldukça basit olup, diğer çek valflere göre yapısal uzunlukları da çok kısadır. Kelebek çek valf olarak da bilinen kelebek çek valf, gofret tarzında bağlanır. Valf plakası, valf gövdesiyle bağlanan ve yaylarla zorla sıfırlanan iki yarım daire şeklinde kelebek plakadan oluşur. Kelebek çek valfin çalışma prensibi şöyledir: ortam, valf gövdesi kanalından aktığında, ortam basıncı yay kuvvetinden daha büyük olduğunda ve iki kelebek plaka itilerek açıldığında, valf açılır ve ortam akar; Yay kuvveti nedeniyle ortamın akışı durduğunda, iki kelebek plaka sıfırlanmaya zorlanır ve ortamın geri akmasını önlemek için valf kapanır. Kelebek çek valf yapı şeması Çift diskli çift diskli çek valf olarak da bilinen kelebek çek valf, sızdırmazlık yüzeyi aşınmaya dayanıklı malzemeden yapılabilir veya geniş bir uygulama yelpazesi ve güvenilir sızdırmazlık ile kauçukla kaplanabilir. Kelebek çek vanalar manuel çalıştırma gerektirmeyen otomatik vanalardır. Bu tip vana genellikle saf boru hatlarının yanı sıra endüstriyel, çevresel, su arıtma ve yüksek bina tesisatlarında orta dereceli geri akışı önlemek için kullanılır. Ortamın ters akışını önleyin.









1. Küçük boyutlu, hafif ve kompakt yapı.

2. Kendi kendine hızla kapanması için yay torkuna güvenin.

3. Hem yatay hem de dikey boru hatlarına monte edilebilir.

4. İyi bir anti-parazit performansı ile güvenli ve güvenilir performans.

5. Daha iyi sızdırmazlık performansına sahip hat sızdırmazlığı, statik basınç altında sıfır sızıntı elde edebilir.

6. Kauçuk ve valf gövdesi arasındaki yapışma kuvveti yüksektir, bu da kullanım sırasında valf yuvasının düşmesini etkili bir şekilde önleyebilir.

7. Üst ve alt flanşlar ve valf gövdesinin iç duvarları, püskürtmeden sonra kauçuk vulkanizasyon işlemi sırasında boya filminin hasar görmesini ve ayrıca kauçuk valf yuvasının ikincil neden olduğu yaşlanmayı önlemek için sert film pas önleyici yağ ile işlenir. yüksek sıcaklıklar.

8. Valf gövdesi, güçlü yapışma ve yüksek darbe dayanımına sahip epoksi reçine tozundan yapılmıştır.

9. Daha iyi sızdırmazlık performansı için üst ve alt flanşlar su hatlarıyla kapatılmıştır.
