Lug Tipi Kelebek Vana
Tianjin Liangfa Technology Co., Ltd., Ar-Ge, üretim ve satışı entegre eden büyük-ölçekli bir valf üretim şirketidir. Ana ürünler arasında kelebek vanalar, yüksek sıcaklık ve yüksek basınç vanaları, sürgülü vanalar, çek vanalar, küresel vanalar, ayar vanaları, küresel vanalar, su temini ve drenaj vanaları, deniz vanaları, API vanaları ve diğer seriler bulunmaktadır.
Neden bizi seçmelisiniz?
Profesyonel ekip
Ürün performansına aşina, müşteri ihtiyaçlarını zamanında anlayabilen, ürün avantajlarını tam olarak ortaya koyabilen profesyonel bir ekibe sahibiz. Kullanıcı taleplerine 24 saat içinde yanıt verebilmek ve pratik çözümler ortaya koyabilmek için-profesyonel satış sonrası hizmet personeliyle donatılmış durumdayız.
Sertifikalarımız
Ürünlerimiz ISO9001:2000 uluslararası kalite yönetim sistemi sertifikasını, ISO14001:2004 çevre yönetim sistemi sertifikasını ve GB/T28001-2001 iş sağlığı ve güvenliği yönetim sistemi sertifikasını geçmiştir.
Üretim ekipmanları
Her türden ileri teknolojiye sahip büyük ve orta{0}}ölçekli ana üretim ekipmanlarımız ile ana inceleme ve test ekipman ve aletlerimiz mevcuttur.
Birden Fazla Durumda Daha Kolay Kurulum:Pabuç tipi vananın gövdesinde, boru hattının her iki tarafındaki flanşlara doğrudan cıvatalanmasına olanak tanıyan dişli delikler bulunur. Bu, kurulum ve bakım sırasında daha fazla esneklik sağlar çünkü ek harici desteğe ihtiyaç duymadan iki flanş arasına monte edilebilir.
Sistemi Bozmadan Çıkarılabilir:Bakım veya değiştirme durumunda, pabuç-tipi bir valf, tüm boru hattı sisteminin sökülmesine gerek kalmadan çıkarılabilir ve değiştirilebilir. Flanş bağlantıları vanayı yerinde tutar, böylece bitişikteki boru hattını çıkarmaya veya bozmaya gerek kalmaz.
Daha Yüksek Mekanik Mukavemet:Dişli pabuçlar nedeniyle bu valf türü genellikle daha iyi mekanik dayanıklılık sağlar, bu da onu yüksek-basınçlı veya daha büyük- çaplı uygulamalar için daha uygun hale getirir.
Daha Fazla Çok Yönlülük:Kurulum konumlarında daha fazla çok yönlülük sunarak, hem-hat sonu- hem de orta-hat uygulamaları için kullanılabilir.
Lugged Kelebek Vana Boyutları
| DN50 (2 inç) | 140 mm (5,51 inç) x 140 mm (5,51 inç) |
| DN65 (2,5 inç) | 170 mm (6,69 inç) x 170 mm (6,69 inç) |
| DN80 (3 inç) | 200 mm (7,87 inç) x 200 mm (7,87 inç) |
| DN100 (4 inç) | 240 mm (9,45 inç) x 240 mm (9,45 inç) |
| DN125 (5 inç) | 300 mm (11,81 inç) x 300 mm (11,81 inç) |
| DN150 (6 inç) | 360 mm (14,17 inç) x 360 mm (14,17 inç) |
| DN200 (8 inç) | 420 mm (16,54 inç) x 420 mm (16,54 inç) |
Lug Kelebek Vana Çeşitleri
Konsantrik Lug Kelebek Vana
Bu tip, düzgün sızdırmazlık gerektiren genel amaçlı uygulamalar için ideal olan simetrik akış özelliklerini sağlayan, gövdenin merkeze yerleştirildiği bir diske sahiptir.
Çift Ofset Lug Kelebek Vana
Ofset milin diskin merkezinden biraz uzakta konumlandırılması-, çalışma sırasındaki sürtünmeyi azaltırken sızdırmazlık özelliklerini artırır, dolayısıyla yüksek basınç ve yüksek sıcaklık uygulamaları için uygundur.
Üçlü Ofset Lug Kelebek Vana
Bu valf, yerinden çıkmış ve eğimli bir gövdeye sahiptir ve bu sayede aşınma ve sürtünmeyi en aza indirerek daha sıkı kapatma ve daha uzun hizmet ömrü- sağlar. Petrol ve gaz, kimya, petrokimya sektörleri gibi zorlu endüstrilerde yaygın olarak kullanılmaktadır.
Yüksek Performanslı Lug Kelebek Vana
Bu vanalar üstün basınç, sıcaklık ve sızdırmazlık performansı özellikleri için tasarlanmış olup genellikle metal yuvalar, yangına dayanıklı yapı ve uzun ömür gibi ek gelişmiş özelliklere sahiptir.
Esnek-Oturmalı Lug Kelebek Vana
Üzerinde yumuşak bir elastomerik yuva kullanır ve bu nedenle, sıkı kapatmanın çok önemli olmadığı düşük-basınç veya düşük-sıcaklık kullanımları için çok uygun olan işlemler sırasında minimum torkla olağanüstü sızdırmazlık performansı sağlar.
Metal-Oturmalı Lug Kelebek Vana
Bu valfler metal yuvalara sahiptir ve yüksek-basınç ve yüksek-sıcaklık ortamlarında çalışabilir, aşınmaya karşı mükemmel direnç, korozyon direncinin yanı sıra daha uzun hizmet ömrüyle sıkı-kapama özelliği sunar.
Çift Yönlü Lug Kelebek Vana
Her iki akış yönünde çalışacak şekilde tasarlanan bu vana tipleri, akışın geri döndürülebildiği durumlara karşılık gelen kurulum ve çalıştırmada esneklik sağlar.
Wafer-Lug Kombinasyonlu Kelebek Vana
Bu vanalar, flanşlar arasına veya doğrudan boru flanşlarına monte edilecek şekilde levha tasarım özelliklerini pabuçla birleştirerek, gereken kurulum kolaylığına göre farklı boru sistemlerinde kullanılmasına olanak tanır.
Lug Tipi Kelebek Vananın Tasarım ve Test Standartları
|
Tasarım Standardı |
BS 5155 / API 609 / AWWA C 504 Standardı |
|
Muayene ve Test Standardı |
BS EN 12266 - I (BS 6755-I) / API 598 / ISO 5208 |
|
Flanştan Flanşa Mesafe |
ANSI B 16.10 / BS 5155 / API 609'a göre |
|
Bağlantıyı Sonlandır |
İki Flanş Arasına Sığacak Gofret Tipi |
|
|
ANSI B 16.5, Sınıf 150/300/600 |
|
|
BS 10 Tablo D / E / F / H |
|
|
PN 6 / PN 10 / PN 16 / PN 25 / PN 40 / PN 64 |
|
|
DIN Standardı / JIS Standardı / IS Standardı |
|
Üretim Boyutu Aralığı |
2" (DN50) ila 18"(DN 450)1 |
|
Valf1'in Basınç Değeri |
150# / 300# |
|
|
PN 10 / PN 16 |
|
Valf Çalışması |
Manuel Akış Kontrol Kolu / Sonsuz{0}}Dişli Aktüatörle Çalıştırılan |
|
|
Pnömatik Çeyrek Dönüşlü Döner Aktüatör (Tek Etkili Yay Geri Dönüşlü / Çift Etkili) |
|
|
Motorlu Elektrikli Aktüatörle Çalıştırılan (Tek veya Üç Fazlı Güç Kaynağı) |
|
Valf Yatağı Sızıntısı |
Sızıntı Sınıfı VI (Sıfır Sızıntı) |

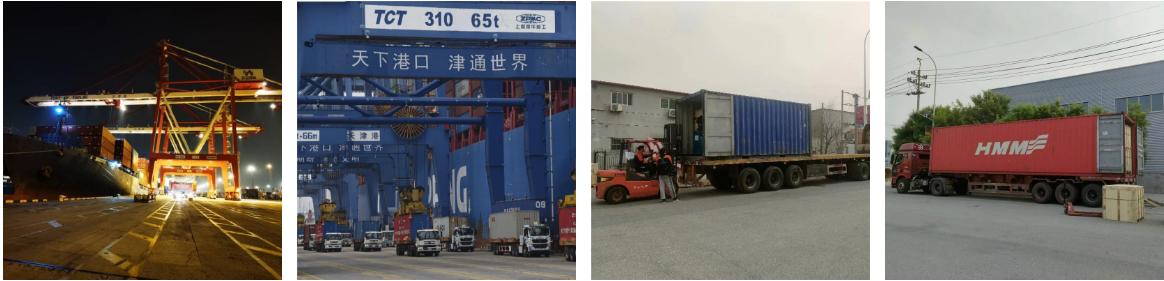

Ürün Paketleme ve Nakliye
SSS
