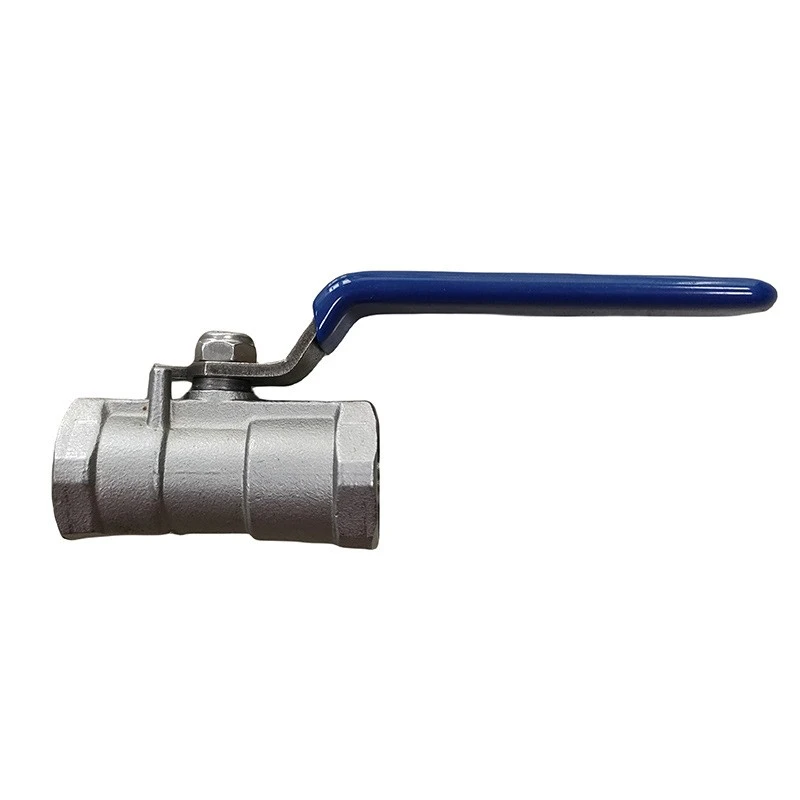

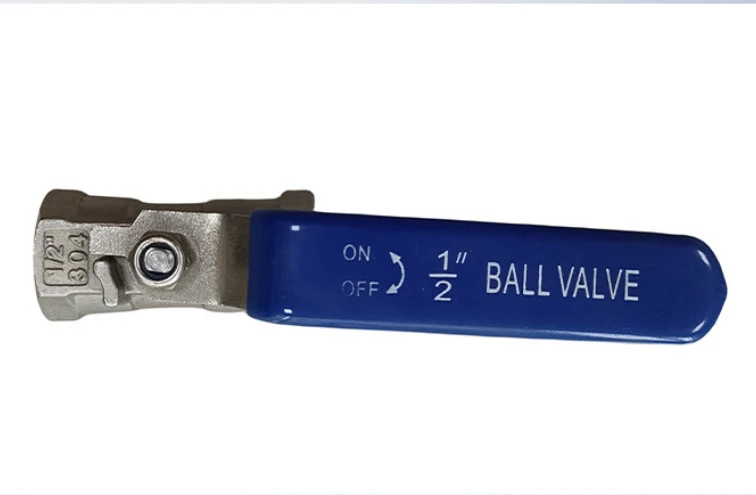

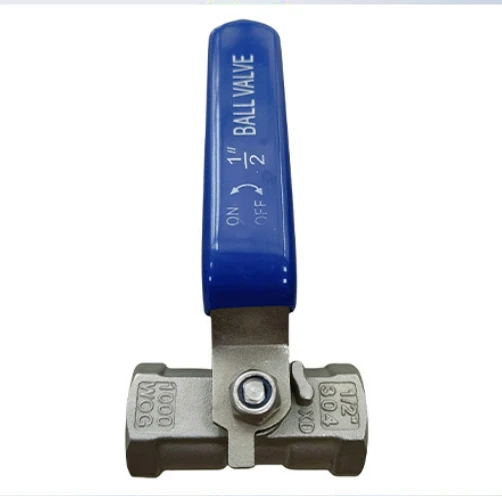

Tek Parça Dişli Küresel Vana



Tek parça dişli küresel vana, esas olarak boru hattı sistemlerindeki sıvıları kesmek ve kontrol etmek için kullanılan yaygın bir endüstriyel vanadır. Kompakt yapı, iyi sızdırmazlık ve kolay kullanım özelliklerine sahiptir.



Bu tür valfin "tek-parçası", valf gövdesinin bir bütün olarak dövülmesi, yüksek mukavemetli olması ve sızıntısının kolay olmaması anlamına gelir; 'Dişli iş parçacığı' terimi, bağlantı yönteminin, küçük- çaplı boru hatlarına kurulumu kolay ve su, petrol ve gaz gibi çeşitli medya ortamları için uygun olan bir dahili iş parçacığı arayüzü (G, NPT ve diğer standartlar gibi) olduğunu belirtir.





Tek-parçalı valf gövdesi:Valf gövdesi bütünleşik olarak dövülmüş veya dökülmüştür,-sökülemez, gövde cıvataları yoktur ve en kompakt yapıya sahiptir.Dişli bağlantı:Boru hatlarına doğrudan vidalamak için her iki uç da içten dişli olup, kolay kurulum sağlar.

90 derece döner açma/kapama:Kolun 90 derece döndürülmesiyle tamamen açılır veya kapatılır, böylece hızlı çalışma sağlanır.

Azaltılmış delik tasarımı:İç bilya geçişi tipik olarak nominal boru çapından daha küçüktür (örneğin, DN25 için gerçek delik yaklaşık DN20).





Modeli	Q11F(Q – Küresel vana, 1 – Dişi dişli, 1 – Tek-parçalı gövde, F – Floroplastik conta)
Nominal çap	DN6 ~ DN100 (1/8" ~ 4")
Basınç derecesi	PN1.6 ~ 4.0MPa (16 ~ 40 kgf/cm²)
Sıcaklık aralığı	-20 derece ~ 180 derece (PTFE conta)
Valf gövdesi	Paslanmaz çelik 304, 316, pirinç
Fok	PTFE (Politetrafloroetilen)











• Kompakt boyut ve hafiflik, dar alanlar için uygundur.
• Harici sızıntı noktası yok; Entegre yapı mükemmel sızdırmazlık performansı sağlar.
• Düşük maliyet ve ekonomik fiyat.
• Hızlı kurulum; dişli bağlantı kaynak gerektirmez.
• Düşük akış direnci; tam açık konumda neredeyse düz-geçişli akış.





1. Su, yağ, gaz, buhar vb. gibi genel ortamlar için açma-kapama kontrolü.
2. Aletler, hava kompresörleri, küçük ekipmanlar ve evsel/ticari boru hatları.
3. Maliyet ve alana duyarlı, bakım sıklığı düşük uygulamalar.
