Kelebek vanalar yapı, sızdırmazlık performansı ve çalıştırma yöntemi gibi çeşitli boyutlara göre çeşitli şekillerde sınıflandırılabilir. En yaygın üç sınıflandırma ve bunlara karşılık gelen türleri aşağıdaki gibidir:
1, Sızdırmazlık Tipine Göre Sınıflandırma (En temel kategorilerden biri)
•Yumuşak-Contalı Kelebek Vanalar
￮Sızdırmazlık çifti elastik bir malzeme (kauçuk, Teflon vb.) ve metalden oluşur. Sızdırmazlık elastik malzemenin deformasyonu yoluyla sağlanır.mükemmel sızdırmazlık performansıyla sonuçlanır(sızıntı tipik olarak %0,01'den az veya eşittir). Su, hava ve yağ gibi aşındırıcı olmayan, ancak yüksek sızıntı gereksinimlerine sahip ortamlarla kullanıma uygundurlar.
￮Dezavantajları: Sınırlı sıcaklık ve basınç direnci (kauçuk contalar genellikle 120 dereceden az veya buna eşit, Teflon 200 dereceden az veya eşit sıcaklık direncine sahiptir) ve güçlü asitler ve alkaliler gibi ortamlardan kaynaklanan korozyona karşı hassastırlar.
•Sert-Sızdırmazlıklı Kelebek Vanalar
￮Sızdırmazlık çifti metal ve metalden (paslanmaz çelik ve dökme çelik gibi) oluşur. Hassas işleme, sızdırmazlık yüzeyleri arasında yakın bir uyum sağlar. Güçlü sıcaklık ve basınç direnci sunarlar (425 dereceye kadar sıcaklıklar ve PN40'a kadar basınçlar ve daha yüksek), bu da onları yüksek-sıcaklık, yüksek-basınç ve buhar, kanalizasyon ve asidik ve alkalin çözeltiler gibi aşındırıcı ortamlarla kullanıma uygun hale getirir. Dezavantajları: Sızdırmazlık performansı yumuşak contalardan biraz daha düşüktür (sızıntı genellikle %0,1'den az veya eşittir) ve daha yüksek işleme hassasiyeti gerekir.
2, Yapısal Tipe Göre Sınıflandırma (Disk Bağlantı Yöntemine Göre)
•Merkez Contalı Kelebek Vana
￮Diskin dönme ekseni akış yolunun merkez çizgisinde bulunur. Kapatıldığında disk, valf yuvasına tamamen temas ederek bir sızdırmazlık sağlar. Bu basit yapı ve düşük maliyet faydalıdır, ancak disk, ortamdan gelen önemli darbe kuvvetlerine maruz kaldığından, konut su temini ve drenaj boruları gibi düşük-basınçlı, küçük- çaplı borular (genellikle DN 200 mm'den küçük veya ona eşit) için uygundur.
•Eksantrik Kelebek Vanalar
￮Diskin dönme ekseni merkezden kaydırılmıştır ve çeşitli eksantrik konfigürasyonlarda (tek, çift ve üçlü eksantrik gibi) gelir:
￮Tek eksantrik: Eksen sızdırmazlık yüzeyinden kaydırılarak disk ile yuva arasındaki sürtünmeyi azaltır ve servis ömrünü uzatır. Orta ve düşük basınçlı uygulamalara uygundur.
￮Çift eksantrik: Eksen hem merkezden hem de sızdırmazlık yüzeyinden kaydırılarak sürtünmeyi daha da azaltır ve açma ve kapamayı kolaylaştırır. Yaygın olarak uygulanabilir.
￮Üçlü eksantrik: Çift eksantrik konfigürasyona dayalı olarak, disk ile yuva arasında "sıfır sürtünmeli" açma ve kapama elde etmek için açısal bir ofset eklenir. Bu, sert-sızdırmazlı kelebek vanalar için ana akım tasarımdır ve yüksek-basınç, yüksek-sıcaklık ve büyük-çaplar için uygundur
boru hatları (DN 300 mm'den büyük veya eşit).
3, Tahrik Yöntemine Göre Sınıflandırma (Çalışma Yöntemine Göre)
￮Bir el çarkı, kol veya sonsuz dişli mekanizması aracılığıyla manuel olarak çalıştırılır. Basit bir yapıya ve düşük maliyete sahiptirler; bu da onları küçük-çaplı, düşük-frekanslı uygulamalar (küçük boru hattı bakımı ve inşaat vanaları gibi) için uygun kılar.

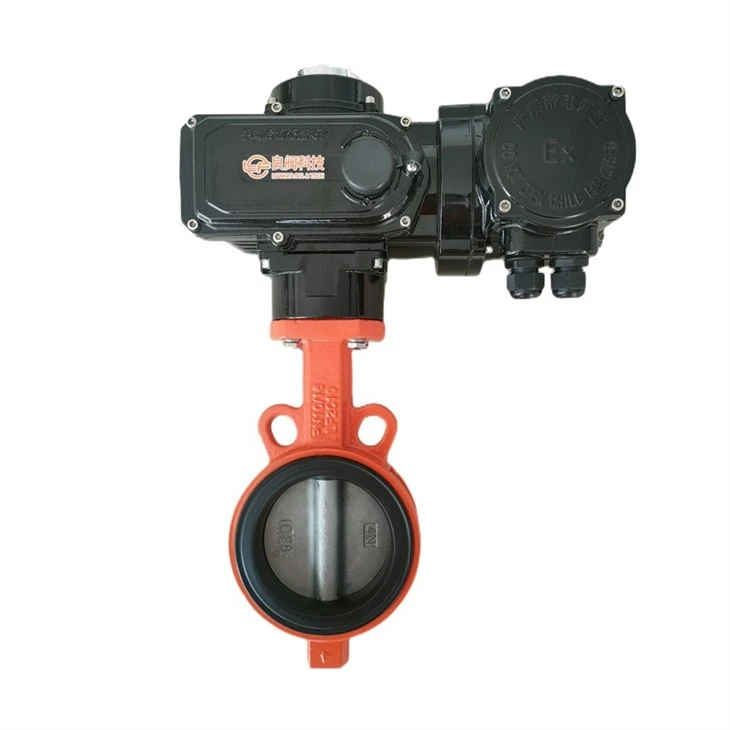

￮Elektrikli bir aktüatörle (motor-tahrikli dişli/türbin) güç sağlarlar, uzaktan kontrol ve otomatik çalışmaya olanak sağlarlar, yüksek hassasiyet sunarlar (akış düzenleme kapasitesine sahiptirler) ve büyük boru hatları ve otomatik sistemler (endüstriyel üretim hatları ve belediye su tedarik sistemleri gibi) için uygundurlar.
￮Pnömatik bir aktüatörle (silindir-tahrikli) çalıştırılan bu cihazlar, hızlı yanıt sunar (kısa açılma ve kapanma süreleri) ve yanıcı ve patlayıcı ortamlar (kıvılcım riski yoktur) veya hızlı anahtarlama gerektiren koşullar (kimyasal boru hatlarının acil olarak kapatılması gibi) için uygundur.
Yukarıda belirtilen üç kategoriye ek olarak kelebek vanalar kalibreye (küçük/orta/büyük) ve malzemeye (dökme demir, paslanmaz çelik vb.) göre de sınıflandırılabilir. Gerçek uygulamada tip seçimi ortam özelliklerine, basınç ve sıcaklığa ve operasyonel gereksinimlere göre yapılmalıdır.
